ด้วยประสบการณ์การผลิตมากกว่า 20 ปีทีมงาน EC ได้ทุ่มเทให้กับการลดอุณหภูมิการเผาและต้นทุนการผลิตของอลูมินา (Al₂o₃) และเซอร์โคเนีย (ZRO₂) เซรามิกส์ในขณะที่ปรับปรุงคุณสมบัติเช่นความแข็งแกร่งความเหนียวและความแข็ง ยาโรคซินเตอร์สิบตัวที่นำเสนอในบทความนี้เป็นโซลูชั่นที่ได้รับการยอมรับจากการวิจัยผู้เชี่ยวชาญในอุตสาหกรรมหลายปี การสร้างบนพื้นฐานนี้ EC ©™ได้ทำการทดสอบอย่างกว้างขวางและรวมความต้องการของลูกค้าเข้ากับสภาพแวดล้อมแอปพลิเคชันที่ใช้งานได้จริงเพื่อพัฒนาโซลูชันที่ไม่ซ้ำกัน Sintering Aids 1–5 ใช้สำหรับอลูมินาเซรามิกส์และ 6-10 สำหรับเซรามิกเซอร์โคเนีย ด้วยเหตุผลการรักษาความลับมีคำอธิบายสั้น ๆ เท่านั้น:
●องค์ประกอบ:เครื่องช่วยการเผาคอมโพสิตที่ใช้ MGO-SIO₂ (MGO ≈ 1–2% + Sio₂≤ 3%)
●กลไก:สร้างเฟสของเหลวจุดที่มีจุดต่ำ (เฟสแก้วซิลิเกต) ที่ 1450–1550 ° C ส่งเสริมการจัดเรียงอนุภาคและความหนาแน่นใหม่ในขณะที่ MGO ยับยั้งการเจริญเติบโตของธัญพืชที่ผิดปกติ
●ข้อได้เปรียบด้านประสิทธิภาพ:
อุณหภูมิ Osintering ลดลงต่ำกว่า 1,500 ° C (Pure al₂o₃ต้องการ≥1600° C), บรรลุ> ความหนาแน่น 99%
โครงสร้างที่มีความละเอียดของ OFINE ช่วยเพิ่มความแข็งแรงของการดัดงอเป็น 400–600 MPa และปรับปรุงความต้านทานการสึกหรอ
●แอปพลิเคชัน:ส่วนประกอบของโครงสร้างเซรามิก (เช่นเครื่องมือตัด, ลูกปืนแบริ่ง), liners ทนต่อการสึกหรอ, พื้นผิวบรรจุภัณฑ์อิเล็กทรอนิกส์
●ลักษณะเฉพาะ:สมดุลความหนาแน่นและความแข็งแรงของอุณหภูมิสูงหลีกเลี่ยงการเสื่อมสภาพความต้านทานการกัดกร่อนเนื่องจากเฟสแก้วมากเกินไป
●องค์ประกอบ:Nano-Tio₂ (Anatase, ขนาดอนุภาค <50 nm)
●กลไก:Ti⁴⁺ทดแทนอัลอัล, การสร้างตำแหน่งงานว่างขัดแตะที่เปิดใช้งานเส้นทางการแพร่กระจายของอัลซี
●ข้อได้เปรียบด้านประสิทธิภาพ:
อุณหภูมิ Osintering ลดลง 100–200 ° C เร่งการเร่งความหนาแน่นของอัล₂o₃บริสุทธิ์
การปรับแต่งเมล็ดพันธุ์ Osub-micron เพิ่มความแข็ง (HV) 15-20% และปรับปรุงความต้านทานต่อการกระแทกด้วยความร้อน
●แอปพลิเคชัน:เซรามิกอลูมินาโปร่งใส (หน้าต่างอินฟราเรด, หลอดโซเดียมความดันสูง), ส่วนประกอบโครงสร้างอุณหภูมิสูง (ชิ้นส่วนที่ทนต่อการเกิดออกซิเดชัน)
●ลักษณะ:ไม่มีการแนะนำเฟสแก้วรักษาคุณสมบัติทางแสงหรือไฟฟ้าที่มีความบริสุทธิ์สูง
●องค์ประกอบ:y₂o₃ + la₂o₃คอมโพสิตหายาก Earth Additive (เพิ่มทั้งหมด 0.5–2%)

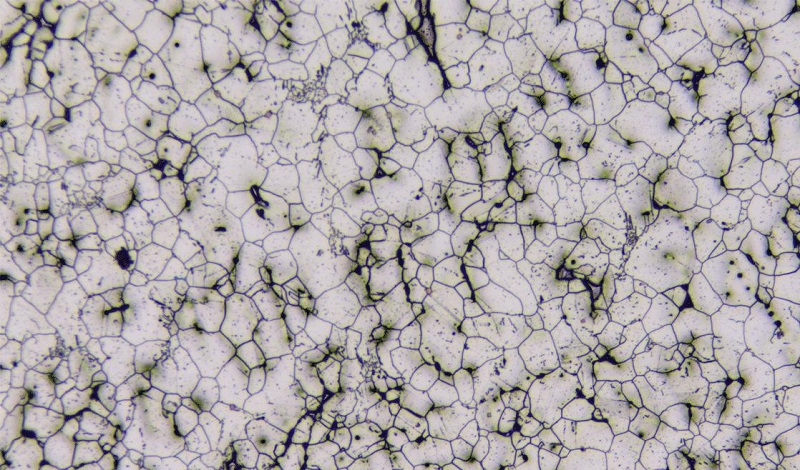

●กลไก:ไอออนของโลกหายากแยกออกจากกันที่ขอบเขตของเม็ด, สิ่งเจือปนบริสุทธิ์ (เช่นNa⁺), ยับยั้งการย้ายถิ่นของเมล็ดข้าว, การส่งเสริมความหนาแน่นสม่ำเสมอและการยับยั้งเมล็ดข้าว
●ข้อได้เปรียบด้านประสิทธิภาพ:
Osuppresses การเจริญเติบโตของเมล็ดข้าวผิดปกติ (เอฟเฟกต์การปักหมุด) โดยมีการเก็บรักษาความแข็งแรงอุณหภูมิสูง> 90% (ทดสอบที่ 1,000 ° C)
oincreases ความเหนียวแตกหัก (KIC) ถึง 4–5 MPa ·m¹/² (เฟสเดียวal₂o₃≈ 3 MPa ·m¹/²)
●แอปพลิเคชัน:ส่วนประกอบการบินและอุณหภูมิสูง (Liners ห้องเผาไหม้), อุปกรณ์อุตสาหกรรมที่ทนต่อการสึกหรอและการกัดกร่อน (วาล์ว, ซีลปั๊ม)
●ลักษณะ:เพิ่มการทำงานร่วมกันของเขตแดนการปรับสมดุลความเสถียรอุณหภูมิสูงและความน่าเชื่อถือเชิงกล
●องค์ประกอบ:Zro₂ (T-Zro₂) เสถียรบางส่วนกระจายตัวในเมทริกซ์Al₂o₃ (ZTA Ceramic, Zro₂เนื้อหา 5–15%)
●กลไก:อนุภาค T-zro₂ได้รับการเปลี่ยนแปลงเฟสที่เกิดจากความเครียด (T → M), ดูดซับพลังงานและการเบี่ยงเบนรอยแตกเพื่อให้แกร่ง; Nano-Zro₂ยังยับยั้งการเจริญเติบโตของAl₂o₃
●ข้อได้เปรียบด้านประสิทธิภาพ:
ความเหนียวของการแก้ไขเพิ่มขึ้นอย่างมีนัยสำคัญเป็น 8–12 MPa ·m¹/² (บริสุทธิ์อัล₂O₃≈ 3 MPa ·m¹/²)
ความแข็งแรงของการออกเสียง≥500 MPa พร้อมความต้านทานต่อแรงกระแทกที่ยอดเยี่ยม
●แอปพลิเคชัน:ส่วนประกอบโครงสร้างที่มีประสิทธิภาพสูง (ตัวยึดรากฟันเทียม, แผ่นเกราะ ballistic), ชิ้นส่วนที่ทนต่อการสึกหรอสูง (แบริ่งเซรามิก, สื่อบด)
●ลักษณะ:แบ่งผ่านขีด จำกัด ประสิทธิภาพเชิงกลของAl₂o₃แบบดั้งเดิมรวมความแข็งกับความต้านทานการแพร่กระจายของรอยแตก
●องค์ประกอบ:ระบบ CAO-MGO-SIO₂ (ระบบ CMS, เพิ่มทั้งหมด 3–5%)
●กลไก:สร้างเฟสของเหลวที่มีค่าน้อยหลายองค์ประกอบ (<1300 ° C) ซึ่งเติมรูขุมขนอย่างรวดเร็วด้วยประสิทธิภาพความหนาแน่นสูง
●ข้อได้เปรียบด้านประสิทธิภาพ:
อุณหภูมิ Osintering ลดลงเหลือ ~ 1,400 ° C เหมาะสำหรับการใช้งานที่ไวต่อต้นทุน
Odensification> 98%แม้ว่าความแข็งแรงอุณหภูมิสูงจะต่ำกว่า THS-MGSIO เล็กน้อยเนื่องจากเฟสแก้วมากขึ้น
●แอปพลิเคชัน:ชิ้นส่วนที่ทนต่อการสึกหรอราคาถูก (บูชเชิงกล, ลูกกลิ้งเซรามิกอุตสาหกรรม), วัสดุก่อสร้าง (มวลรวมเสริมกระเบื้อง)
●ลักษณะ:สมดุลประสิทธิภาพการเผาไหม้และความคุ้มค่าซึ่งเหมาะสำหรับการผลิตขนาดใหญ่
●องค์ประกอบ:3 mol% y₂o₃zro₂ (3y-TZP)
●กลไก:Y³⁺ละลายลงใน lattice zro₂ทำให้คงที่ระยะการแพร่กระจายของ tetragonal (T-zro₂) ที่อุณหภูมิห้องโดยมีการเปลี่ยนแปลงเฟสที่เกิดจากความเครียด (T → M) สำหรับการทำให้แกร่ง
●ข้อได้เปรียบด้านประสิทธิภาพ:
ความทนทานของการแก้ไขสูงถึง 8-10 MPa ·m¹/²ความแข็งแรงของการดัดงอ> 1,000 MPa
ขนาดเกรน Ocontrollable (โครงสร้างระดับนาโนสม่ำเสมอ), ความเข้ากันได้ทางชีวภาพที่ยอดเยี่ยม

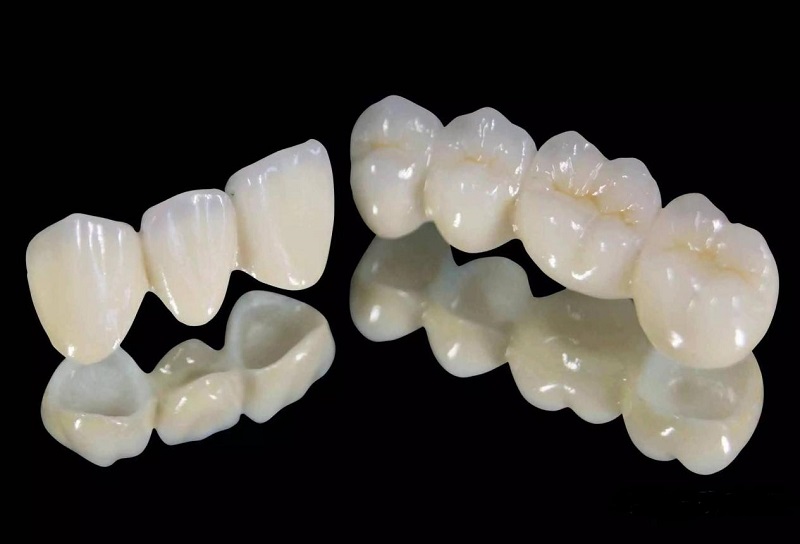

●แอปพลิเคชัน:การบูรณะทางทันตกรรม (มงกุฎเซรามิกทั้งหมด, ตัวค้ำเทียม), เครื่องมือที่มีความแม่นยำ (ใบมีดเซรามิก), การปลูกถ่ายชีวการแพทย์
●ลักษณะ:ระบบเซอร์โคเนียที่มีความแข็งแรงสูงแบบคลาสสิกระบบเซอร์โคเนียที่ได้รับการตรวจสอบความถูกต้องทางคลินิก
●องค์ประกอบ:MAS Glass Aid (mgo-al₂o₃-sio₂) หรือตัวแปร y-mas
●กลไก:สร้างเฟสของเหลวแก้วจุดที่มีจุดต่ำที่ 1250–1350 ° C อนุภาคzro₂เปียกเพื่อส่งเสริมการจัดเรียงใหม่และความหนาแน่น
●ข้อได้เปรียบด้านประสิทธิภาพ:
อุณหภูมิ Osintering ลดลงต่ำกว่า 1,350 ° C (3Y-TZP แบบดั้งเดิมต้องการ 1500–1600 ° C)
Odensification> 99%โดยมีพื้นผิวที่เหมาะสมสำหรับส่วนประกอบออปติคัลที่มีความแม่นยำ
●แอปพลิเคชัน:บล็อกเซรามิกทันตกรรมอย่างรวดเร็ว, หน้าต่างออพติคอลอินฟราเรด (ส่วนประกอบZro₂โปร่งใส), ชิ้นส่วนโครงสร้างที่มีต้นทุนต่ำ
●ลักษณะ:การเผาแบบเฟสของเหลวช่วยเร่งความหนาแน่นการทำให้สั้นลงรอบกระบวนการและลดการใช้พลังงาน
●องค์ประกอบ:Sc₂o₃zro₂ (SCSZ, SC³⁺เพิ่ม 5–15 mol%)
●กลไก:ความเข้ากันได้สูงของรัศมีSC³⁺กับZR⁴⁺ช่วยให้สารละลายที่เป็นของแข็งสร้างเฟสลูกบาศก์ที่มีเสถียรภาพ (C-Zro₂) หรือ Ultrafine T-Zro₂ยับยั้งการย่อยสลายการแปลงเฟส
●ข้อได้เปรียบด้านประสิทธิภาพ:
การเก็บรักษาความแข็งแรงของอุณหภูมิของ Ohigh> 95% (ทดสอบที่ 1200 ° C), ความแข็ง (HV) ≥1200
ความทนทานของความทนทาน 6-8 MPa ·M¹/²ความต้านทานการกระแทกด้วยความร้อนที่ยอดเยี่ยม (ΔT 800 ° C ขี่จักรยาน)
●ApplIcations:การเคลือบสิ่งกีดขวางด้วยความร้อนสำหรับเครื่องยนต์ Aero, เซลล์เชื้อเพลิงของแข็งออกไซด์ (SOFC) อิเล็กโทรไลต์, ซีลสิ่งแวดล้อมที่รุนแรง
●ลักษณะเฉพาะ:เสถียรภาพที่อุณหภูมิสูงและความน่าเชื่อถือของโครงสร้างสูงถึงแม้ว่าราคาแพง (SC เป็นโลหะหายาก)
●องค์ประกอบ:CEO₂zro₂ (CE-TZP, CE⁴⁺เพิ่ม 8-12 mol%)
●กลไก:CE⁴⁺/CE³⁺การสลับวาเลนซ์บริสุทธิ์ตำแหน่งงานว่างออกซิเจนยับยั้งการย่อยสลายออกซิเดชัน การรักษาเสถียรภาพเฟส Tetragonal ช่วยเพิ่มความเหนียว
●ข้อได้เปรียบด้านประสิทธิภาพ:
ความต้านทานการเกิดออกซิเดชันของ OEXCELLENT (CE³⁺ลดการย่อยสลายของตาข่าย)
ค่าการนำไฟฟ้าอุณหภูมิสูง Ocontrollable (การย้ายออกซิเจนไอออนที่เพิ่มขึ้น), ความเหนียวแตกหัก 5-7 MPa ·M¹/²
●แอปพลิเคชัน:พื้นผิวเครื่องฟอกไอเสียยานยนต์, เครื่องปฏิกรณ์ตัวเร่งปฏิกิริยาอุณหภูมิสูง, ส่วนประกอบเซ็นเซอร์อิเล็กทรอนิกส์
●ลักษณะเฉพาะ:คุณสมบัติเชิงกลไกคอมโพสิตที่ใช้งานได้และความทนทานต่อสิ่งแวดล้อม (เช่นออกซิเดชันเงื่อนไขทางเคมีไฟฟ้า)
●องค์ประกอบ:sic nanotubes หรือหนวด (เพิ่ม 3–10%) ประกอบกับzro₂ matrix
●กลไก:การเสริมกำลังของ SIC สะพานเคล็ดลับรอยแตกกระจายพลังงานผ่านการดึงออก; ยับยั้งzro₂เมล็ดในเวลาเดียวกันและปรับปรุงการนำความร้อน
●ข้อได้เปรียบด้านประสิทธิภาพ: ความเหนียวแตกหักของการแตกหักของ 12–15 MPa ·m¹/² (zro₂≈ 8 MPa ·m¹/²)
ความเหนียวแตกหักของการแตกหักของ 12–15 MPa ·m¹/² (zro₂≈ 8 MPa ·m¹/²)
เพิ่มความต้านทานการกระแทกด้วยความร้อนอย่างมีนัยสำคัญ (เพิ่มค่าการนำความร้อนลดความเครียดจากความร้อน)
●แอปพลิเคชัน:ส่วนประกอบการปั่นจักรยานอุณหภูมิสูง (ห้องเผาไหม้ของเครื่องยนต์ Aero-Engine), อุปกรณ์ทนต่อการสึกหรอสูง (Mining Crusher Hammer Liners)
●ลักษณะเฉพาะ:กลไกการเสริมแรงหลายระดับเอาชนะคอขวดประสิทธิภาพของวัสดุเดี่ยว
คำแถลง: บทความ/ข่าว/วิดีโอมาจากอินเทอร์เน็ตหรือทำโดยซอฟต์แวร์ AI เว็บไซต์ของเราพิมพ์ซ้ำเพื่อจุดประสงค์ในการแบ่งปัน ลิขสิทธิ์ของบทความ/ข่าว/วิดีโอที่พิมพ์ซ้ำเป็นของผู้เขียนต้นฉบับหรือบัญชีอย่างเป็นทางการดั้งเดิม หากมีการละเมิดใด ๆ ที่เกี่ยวข้องโปรดแจ้งให้เราทราบในเวลาและเราจะตรวจสอบและลบ
